Taller de maquetas de arquitectura
Maquetas de arquitectura:
escala, materiales y precisión en la mesa de trabajo
Floldatra reúne notas ordenadas sobre cómo se piensa y se construye una maqueta: desde la decisión inicial de escala hasta el día en que hay que meterla en una caja y llevarla a otro sitio sin que se descuelgue una cornisa.
Qué se trata aquí
Escala y nivel de detalle, materiales y adhesivos, corte manual y por láser, terreno, huecos y vegetación, iluminación, transporte y organización del puesto de trabajo.
Cómo está escrito
Texto de taller, sin recetas cerradas. Cada apartado explica qué decisión hay detrás de cada gesto y qué consecuencias tiene más adelante en el proceso.
La escala se elige antes que el material
La escala no es un dato administrativo que se apunta en la cartela: condiciona el espesor de cada plancha, la herramienta que se puede usar y el tiempo total de trabajo. Una fachada que en 1:200 se resuelve con una incisión superficial exige, en 1:50, jambas, retranqueos y un vidrio que se vea retirado del plano exterior.
Conviene fijarla a partir de dos preguntas concretas: qué distancia tendrá el espectador respecto a la maqueta y qué es exactamente lo que debe entender al mirarla. Si la pieza se va a ver de pie, a un metro, todo lo que mida menos de medio milímetro se pierde; si se va a fotografiar de cerca, ese medio milímetro sí cuenta.
Como orientación de taller, cada franja de escala tiene su terreno natural:
- 1:500 y 1:1000 — relación con la ciudad, masas construidas, huella y alturas.
- 1:200 — implantación en la parcela, volumetría y ritmo general de huecos.
- 1:100 — el equilibrio más frecuente: se distinguen forjados, carpinterías y la posición del vidrio.
- 1:50 y 1:20 — detalle constructivo, sección, encuentro de materiales.
Cambiar de escala a mitad de proceso rara vez sale barato: obliga a rehacer plantillas, replantear espesores y, casi siempre, a volver a cortar la base.
Hasta dónde llevar el detalle
Una maqueta no es una reducción literal del edificio, sino una traducción. El error más común no es quedarse corto, sino repartir el esfuerzo de forma uniforme: el mismo nivel de acabado en el hueco principal y en la caseta de instalaciones del fondo. El resultado se vuelve plano y el ojo no encuentra dónde detenerse.
Resulta más útil decidir de antemano tres niveles y respetarlos. Un primer nivel con lo que explica la idea —el volumen, la relación con el suelo, la pieza que organiza el conjunto—, un segundo con lo que la acompaña y un tercero que se resuelve por insinuación: texturas suaves, sombras, incisiones apenas marcadas.
Una regla práctica
Si un elemento no se distingue a la distancia real de observación, no se construye; se sugiere. Añadir barandillas de 0,3 mm en una maqueta de 1:500 no aporta información, pero sí acumula puntos frágiles que se romperán en el primer traslado.
El criterio contrario también es válido: cuando un detalle es el argumento de la pieza —un lucernario, un despiece de celosía, un encuentro de dos materiales—, merece la pena subir de escala solo esa parte y presentarla como fragmento aparte.

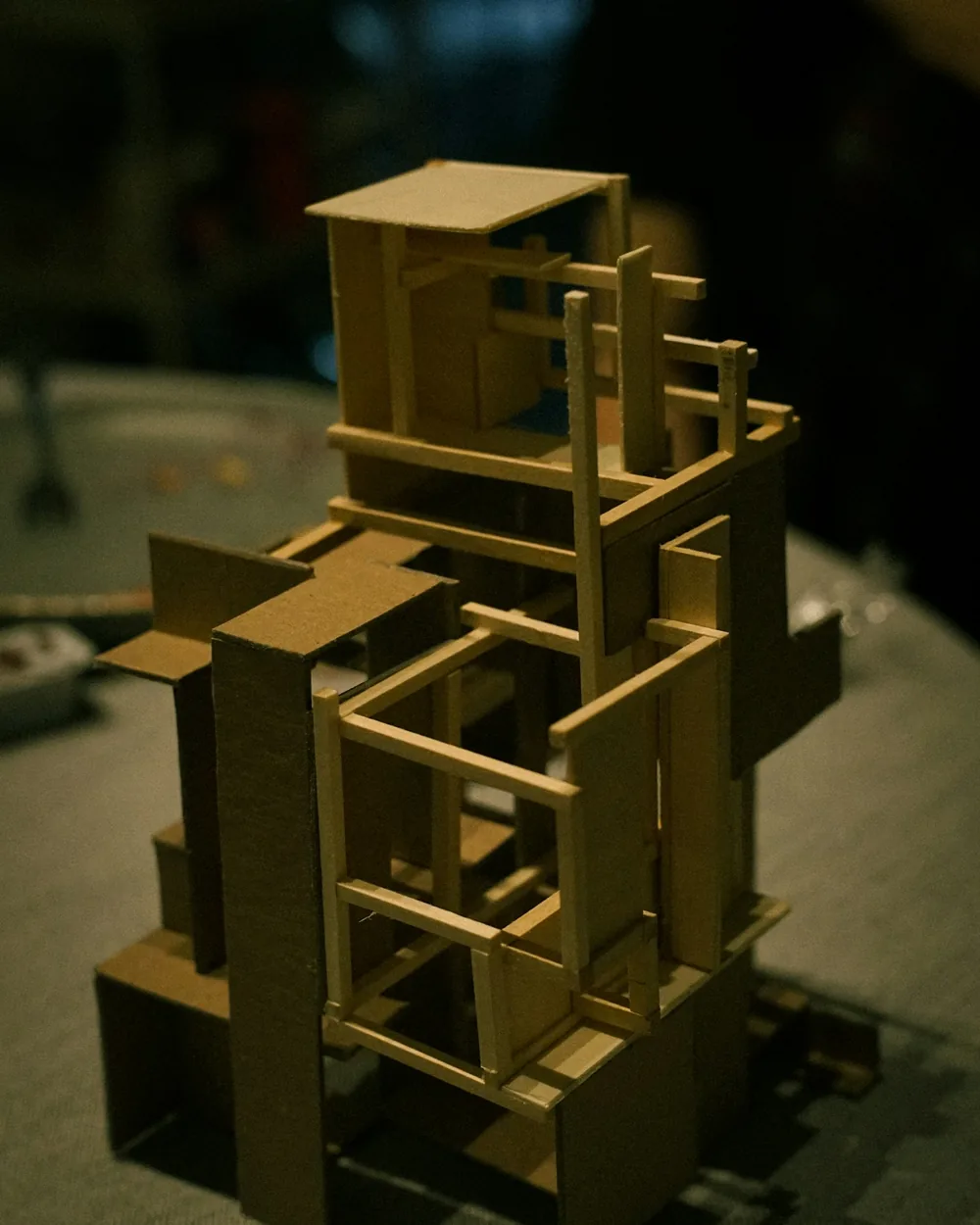

Cartón, poliestireno, chapa de madera y metacrilato
Cartón
El cartón gris y el cartón pluma siguen siendo la base de la mayoría de trabajos: baratos, fáciles de cortar y con un tono neutro que no compite con la forma. El cartón pluma da volumen con poco peso, pero su alma de espuma se hunde si se aprieta y deja un canto blanco que conviene tapar o teñir.
Poliestireno
Las planchas de poliestireno extruido resuelven bien el relieve y los volúmenes macizos. Se trabajan con hilo caliente o cuchilla, aunque hay que tener presente que no toleran disolventes fuertes: un adhesivo inadecuado deja cráteres en cuestión de segundos.
Chapa de madera
La chapa fina de abedul, arce o peral aporta una calidez que ningún acabado pintado imita del todo. Tiene veta, y esa veta tiene escala: en 1:200 una fibra marcada se lee como un despiece que no existe. Suele funcionar mejor orientándola en la dirección del elemento y reservándola para superficies amplias.
Metacrilato
Transparente, translúcido o satinado, es el material habitual para el vidrio y para las bases elevadas. Se raya con facilidad, así que conviene retirar el film protector lo más tarde posible, ya con la pieza casi montada.
Mezclar demasiados materiales en una misma maqueta suele restar claridad. Dos o tres familias, bien diferenciadas, explican más que siete.
Cuchilla o láser: dos formas de cortar
El corte manual conserva una ventaja difícil de sustituir: permite corregir sobre la marcha. Con un cúter de hoja fina, una regla metálica y una base de corte autocicatrizante se resuelven piezas pequeñas, ajustes de última hora y todos aquellos encuentros que sobre el plano parecían resueltos y en la mesa no lo estaban.
La técnica importa más que la herramienta. Hoja nueva y cambiada a menudo, varias pasadas suaves en lugar de una profunda, la cuchilla siempre vertical y la mano libre detrás de la regla, nunca delante del filo. Un corte hecho de tres pasadas es recto; uno hecho de una sola tiende a torcerse al final del recorrido.
El láser aporta repetición exacta y cantos limpios, sobre todo cuando hay que producir treinta forjados idénticos o una celosía que a mano llevaría días. A cambio, obliga a preparar bien el archivo: líneas cerradas, capas separadas para corte y grabado, ancho de trazo que el equipo interprete correctamente y una previsión del kerf, ese medio pelo de material que el haz consume y que, sumado a lo largo de veinte piezas, descuadra un montaje.
Cuándo conviene cada uno
- Series repetidas, geometrías complejas o grabados finos: láser.
- Piezas únicas, ajustes, correcciones durante el montaje: cuchilla.
- Materiales sensibles al calor, como algunos poliestirenos expandidos: mejor manual o hilo caliente.
- Maquetas de estudio rápidas, hechas para pensar y no para presentar: casi siempre cuchilla.
Conviene además cortar siempre un par de piezas de prueba antes de lanzar la plancha completa, tanto en manual como en láser. Un ensayo de dos minutos evita descubrir el error cuando ya no queda material.
Encolado y precisión de las uniones
Las maquetas se juzgan en las esquinas. Un volumen con cuatro caras impecables y un canto abierto de medio milímetro parece mal hecho, aunque todo lo demás sea correcto. Por eso el encolado se decide al mismo tiempo que el despiece: qué cara monta sobre cuál, qué canto queda visto y qué pieza entra en último lugar.
Cada adhesivo tiene su momento. La cola blanca da tiempo de ajuste y seca casi invisible en cartón y madera, pero aporta humedad y puede alabear planchas finas. El cianoacrilato fija en segundos, aunque no perdona un error de posición y puede velar el metacrilato. Para poliestireno hay que recurrir a colas específicas sin disolventes agresivos.
Algunos hábitos que mejoran de forma visible el resultado:
- Presentar en seco el conjunto completo antes de aplicar una sola gota.
- Dosificar poco: el exceso se desborda y deja brillos imposibles de retirar.
- Usar escuadras, bloques auxiliares o tiras de cartón como topes internos.
- Dejar secar en posición, sin manipular la pieza para comprobar si aguanta.
- Repasar los cantos vistos con lija muy fina, apoyada sobre un taco plano.
Las uniones a inglete quedan mejor pero exigen un corte constante; las uniones a testa son más tolerantes si se elige con cuidado qué canto queda a la vista.
El terreno: relieve, curvas de nivel y presentación de la parcela
El suelo es la parte que más a menudo se deja para el final y la que más cambia la lectura del conjunto. Un edificio apoyado sobre una plancha lisa flota; el mismo edificio sobre un terreno trabajado explica su implantación, su acceso y su relación con lo que tiene alrededor.
El método más extendido sigue siendo el apilado de curvas de nivel: capas de cartón o poliestireno cortadas según las cotas del levantamiento y superpuestas en orden. La decisión clave es el intervalo entre curvas, porque marca el escalonado visible. En pendientes suaves conviene un intervalo pequeño; en laderas pronunciadas, uno mayor evita una torre de decenas de capas.
Después hay que decidir si el escalón se deja visto —una convención perfectamente legible, casi topográfica— o se suaviza con masilla y lija hasta obtener una superficie continua. Ninguna de las dos opciones es más correcta: la primera muestra el dato, la segunda muestra la forma.
El borde de la parcela
El límite de la maqueta es una decisión de proyecto. Un corte recto y seco deja claro que se trata de un fragmento; un borde que acompaña la topografía o que se retranquea sugiere continuidad. Lo que conviene evitar es un perímetro casual, decidido por el tamaño de la plancha que había en el almacén.
Huecos, vidrio y vegetación: la convención por encima de la imitación
El acristalamiento
Imitar el vidrio real casi nunca funciona. A escala reducida, una lámina transparente perfectamente pulida se comporta como un espejo y devuelve el techo del taller. Suelen dar mejor resultado las soluciones que trabajan con la sombra: el hueco vacío y retranqueado, una lámina translúcida ligeramente satinada o un plano oscuro colocado detrás de la carpintería.
La profundidad importa más que la transparencia. Retirar el plano de vidrio dos o tres milímetros respecto a la fachada genera una sombra que el ojo interpreta de inmediato como ventana.
La vegetación
Con los árboles ocurre algo parecido. Los modelos muy realistas compiten con la arquitectura y envejecen mal; las abstracciones —esferas de espuma, alambre retorcido, virutas comprimidas, simples cilindros de madera— se leen sin esfuerzo y mantienen la atención donde debe estar.
Lo importante es la coherencia: un mismo lenguaje para toda la vegetación y un tamaño verosímil respecto a la escala. Tres tipos de copa bastan casi siempre para distinguir arbolado de alineación, masa arbustiva y ejemplar singular.
La misma lógica sirve para coches, mobiliario urbano y figuras humanas: presentes para dar escala, nunca protagonistas.

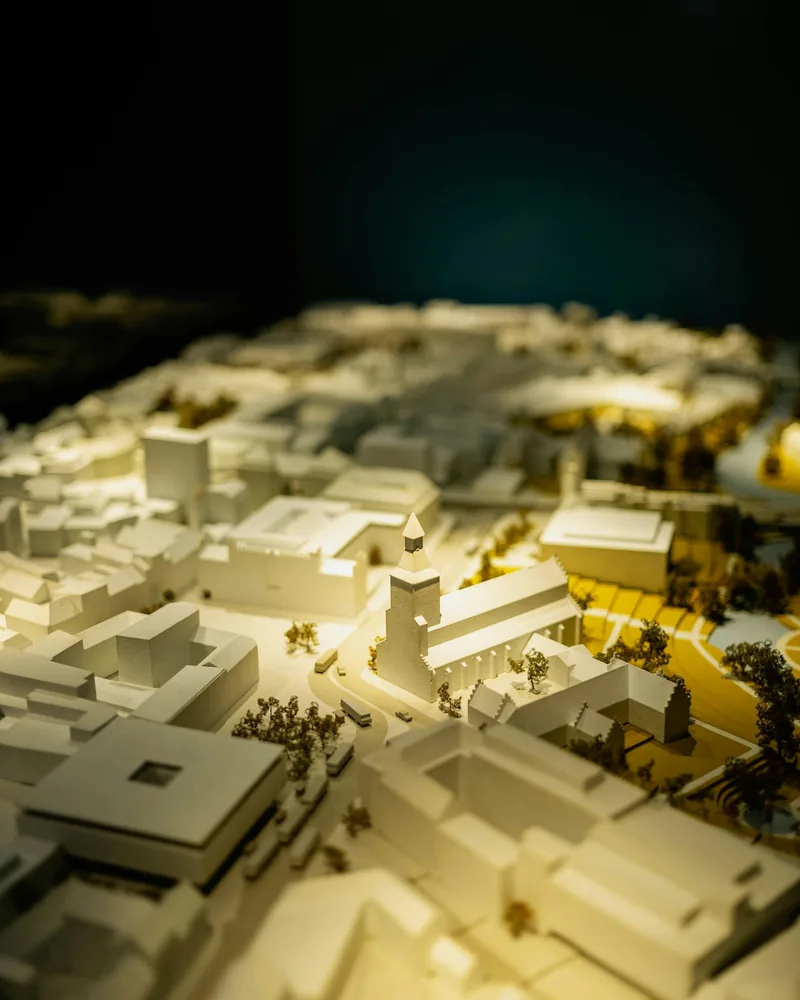

La luz como parte de la maqueta
Iluminar una maqueta es una decisión de proyecto, no un añadido decorativo. La pregunta previa no es qué tipo de luz instalar, sino qué se quiere que se vea primero. Encender todo por igual anula la jerarquía y convierte la pieza en una caja luminosa sin dirección.
Las tiras y los diodos de bajo consumo permiten trabajar con muy poco espesor, pero exigen prever el recorrido del cableado desde el primer momento: canales en el interior de los forjados, un espacio en la base para el alimentador y un punto de salida discreto en el canto. Resolverlo cuando la maqueta ya está cerrada suele obligar a desmontar piezas encoladas.
- Luz cálida y baja intensidad para interiores; el blanco frío tiende a endurecer el cartón y la madera.
- Difusores translúcidos detrás de los huecos para evitar puntos brillantes visibles.
- Cableado por el interior de la estructura, nunca pegado bajo la base a última hora.
- Un interruptor accesible y una toma en un canto poco visible.
- Comprobar el encendido antes de cerrar cada volumen.
Si la maqueta se va a mostrar siempre en una sala bien iluminada, muchas veces basta con el juego de sombras propias y una buena orientación de la pieza.
Transporte y almacenamiento
Muchas maquetas se estropean fuera del taller. El traslado concentra todos los riesgos: vibración, golpes en los cantos, cambios de humedad y, sobre todo, manos que buscan dónde agarrar. Por eso el transporte se piensa mientras se construye, no el día anterior.
Una base rígida y algo mayor que la pieza, con un canto limpio por el que se pueda sujetar, resuelve la mitad del problema. La otra mitad está en la caja: un cajón de listones y cartón, con topes que inmovilicen la base y no la maqueta, y espuma solo en los puntos de contacto con la bandeja.
Antes de cerrar la caja
- Retirar o desmontar los elementos más frágiles y embalarlos aparte, bien identificados.
- Fijar la base a la bandeja del cajón; nunca apoyar presión sobre los volúmenes.
- Evitar plásticos en contacto directo con superficies pintadas o enceradas.
- Marcar el exterior con la orientación correcta y un aviso de contenido frágil.
- Fotografiar la maqueta montada, como referencia para volver a colocar las piezas.
En almacenamiento prolongado, el enemigo principal es la luz directa, que amarillea el cartón blanco y decolora la madera; después, la humedad, que alabea las planchas finas. Un lugar seco, en sombra, con la maqueta cubierta por una funda de tela ligera y apoyada sobre una superficie plana, alarga su vida mucho más que cualquier tratamiento posterior.
La mesa de trabajo y el orden del proceso
Un puesto bien organizado no es una cuestión estética: reduce errores. La superficie de corte ocupa el centro, con espacio libre a ambos lados para apoyar la plancha entera; la iluminación llega lateral y sin sombras duras sobre la mano; las herramientas de filo se guardan siempre en el mismo sitio, fuera del área de montaje.
Conviene separar físicamente tres zonas: corte, encolado y secado. Cuando el pegamento y el polvo de lijado conviven con las piezas terminadas, las manchas aparecen solas. Una bandeja para las piezas cortadas y pendientes de montar evita además el extravío de elementos pequeños.
Una secuencia de trabajo razonable para una maqueta completa:
- Fijar escala, límites de la parcela y niveles de detalle.
- Preparar el despiece y las plantillas a partir de los planos.
- Construir la base y el terreno, y dejarlos estabilizar.
- Cortar por familias de material, no edificio a edificio.
- Presentar en seco, ajustar y solo después encolar.
- Montar volúmenes principales, luego secundarios.
- Resolver huecos, acristalamientos y vegetación.
- Instalar la iluminación, si la hubiera, y comprobarla.
- Repasar cantos, limpiar y preparar el embalaje.
Qué se publica en Floldatra
El proyecto se limita a un campo estrecho y lo recorre con calma: la construcción de maquetas de arquitectura y las decisiones prácticas que la acompañan. Los textos se escriben y se revisan como notas de taller, sin pretensión de manual normativo.
- Escala y niveles de detalle
- Materiales: cartón, poliestireno, chapa, metacrilato
- Corte manual y corte láser
- Adhesivos y precisión de las uniones
- Relieve del terreno y límites de la parcela
- Convenciones de vidrio y vegetación
- Iluminación integrada
- Embalaje, transporte y conservación
- Organización de la mesa de trabajo
- Secuencias de montaje y orden de tareas
